一颗AI加速器能跑多快，往往不取决于晶体管，而取决于两次 "过炉"。而这两次过炉，几乎都绕不开同一家公司的设备。

一颗 AI 芯片要完成封装，必须经历两次关键键合：先把GPU裸片和 HBM 堆栈焊上硅中介层（AB1），再把整个中介层模组焊到封装基板上（AB2）。这两步，决定了十几万甚至上百万个互连点的良率。

而这两步，都和一台不起眼的设备深度绑定 ——回流炉。AB1它可以是 "可选方案" 之一，但到了AB2，它几乎是唯一的主角。在这条热工艺链上深耕了60 年（1960 年创立、1980 年代开创对流回流焊）的HELLER，正是把这台设备做到极致的那个名字。 这篇文章，我们借HELLER的视角，把这两步的工艺机理讲透。

一、先搞懂 "回流" 到底是什么

在讲 AB1、AB2 之前，必须先理解一个基础动作：回流（Reflow）。

焊接的本质，是让两种金属在界面处形成金属间化合物（IMC），完成真正的冶金结合。而回流，就是通过一条精确的温度 - 时间曲线

让焊料（通常是锡基合金，如 SAC305）经历四个阶段：

这四个阶段，每段都藏着坑：预热太快会热冲击裂元件；浸润不充分氧化层清不净；回流温度不够不熔、过高烧芯片；冷却太快产生热应力和空洞。

把这条曲线做得又准又稳，正是HELLER这60年来的看家本领 —— 从最早开创对流回流焊，到今天的MK7系列，HELLER一直在这四段曲线里打磨精度。

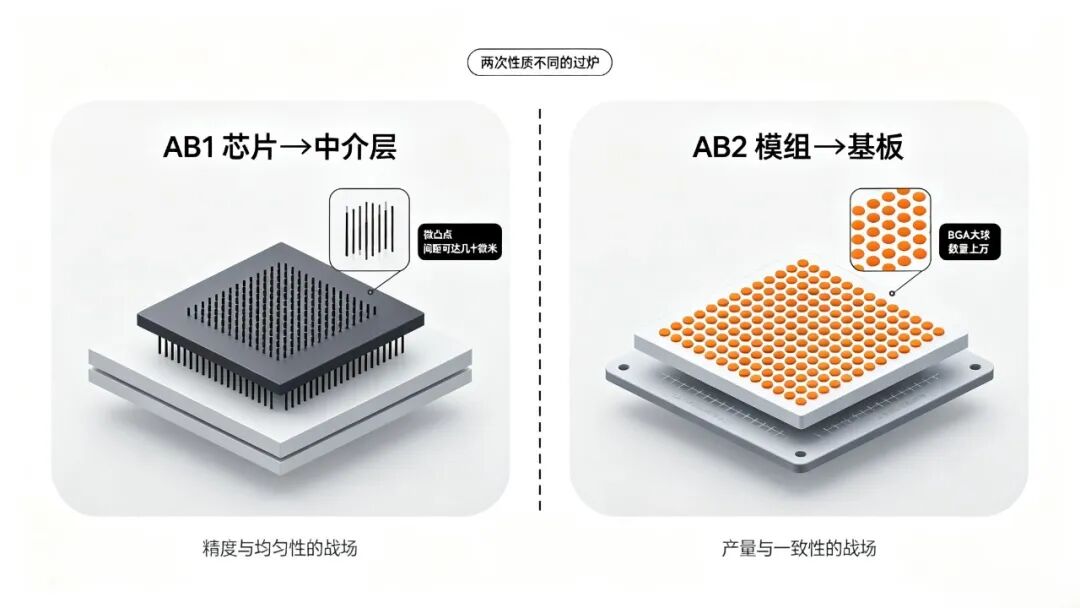

二、AB1 和 AB2：两次性质不同的 "过炉"

先进封装的两次键合，虽然都叫回流，但焊的东西、用的焊料、面临的难点完全不同：

AB1决定芯片和中介层之间的高密度互连能不能立住 —— 是精度和均匀性的战场。AB2 决定整个模组和外部世界的连接 —— 是产量和一致性的战场。

关键认知：AB1在细间距、超大芯片时会求助于 TCB；但AB2焊的是BGA大球、整片模组，几乎只能靠群体回流—— 上万颗球要同时熔、同时凝固，只有大尺寸、高均匀性的回流炉干得了。HELLER官网自己就把 "球粘接（Ball Attach）、芯片粘接（Die Attach）" 列为面向先进封装的招牌应用，并在北美、韩国、台湾、东南亚拥有庞大的安装基础 —— 这正是AB1、AB2的主场。

三、温度曲线：回流焊的 "四段式" 艺术

这一段，是判断一台炉子高不高级的分水岭，也是 HELLER 最讲究的地方。

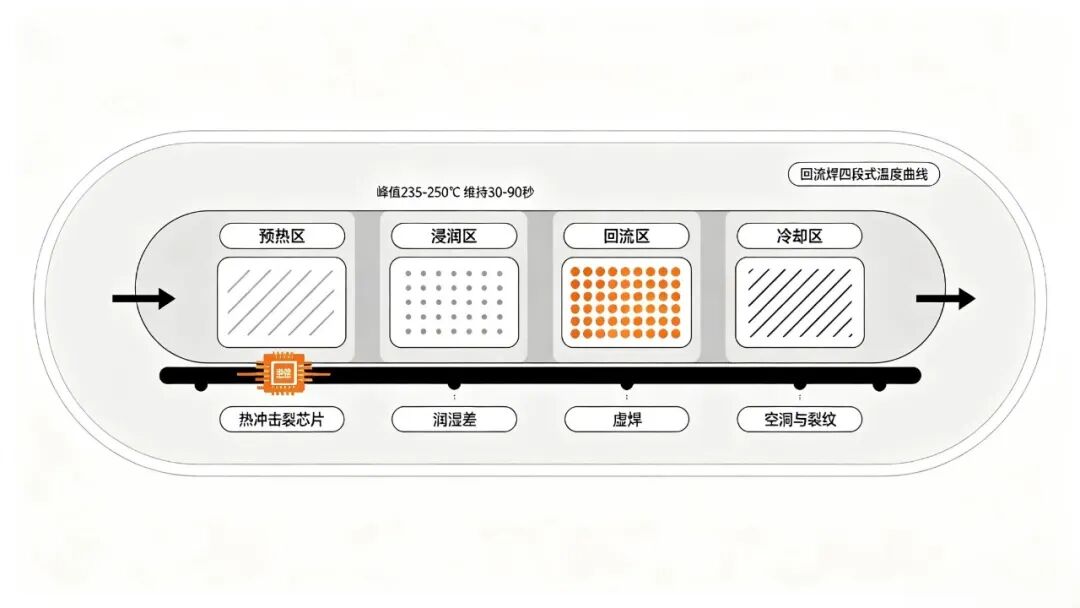

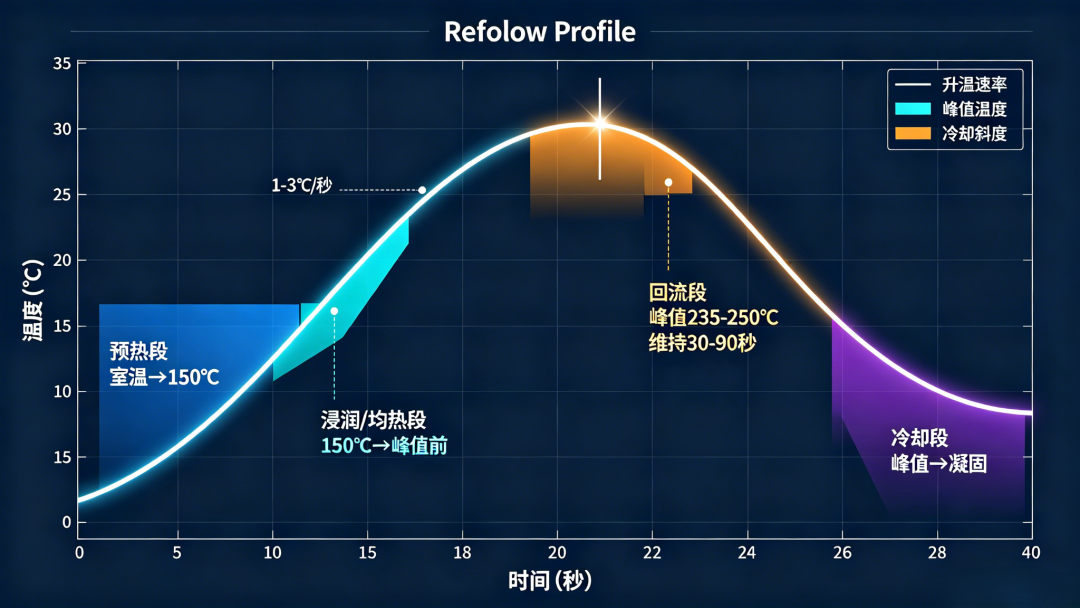

回流焊的本质，是把 "加热" 变成一门精确的工艺。一条合格的温度曲线，分四段精密设计，每一段都对应一个工艺目的，也对应一类典型缺陷：

① 预热段（室温 → 150℃）：让溶剂、水汽缓慢挥发，基板均匀升温。升温速率通常1–3℃/ 秒。太快 → 热冲击裂芯片；太慢 → 溶剂挥发不净、焊点气泡多。

② 浸润 / 均热段（150℃ → 峰值前）：助焊剂在150℃ 以上被激活，清除氧化层。时间不够 → 润湿差、"葡萄球"；温度不均 → 冷热不匀。

③ 回流段（峰值235–250℃，维持30–90秒）：焊料熔融、自对准、生成 IMC。峰值不足 → 虚焊；过高过久 → 烧芯片、IMC过厚变脆。

④ 冷却段（峰值 → 凝固）：焊料快速凝固。太慢 → 晶粒粗大强度降；太快 → 热应力、空洞、芯片开裂。

对AB1、AB2来说，这条曲线的苛刻程度远超普通SMT—— 普通PCB焊个电阻，温差大点关系不大；但大芯片、上万颗球，温度和速率的每一度偏差，都可能变成成片的不良。HELLER在对流回流炉上用增强型低高度加热模组、叶轮加大 40%、均衡气流管理，目的就是把 "板面 ΔT" 压到业界最低 —— 让每一段曲线在整块模组上 "走" 得同步。

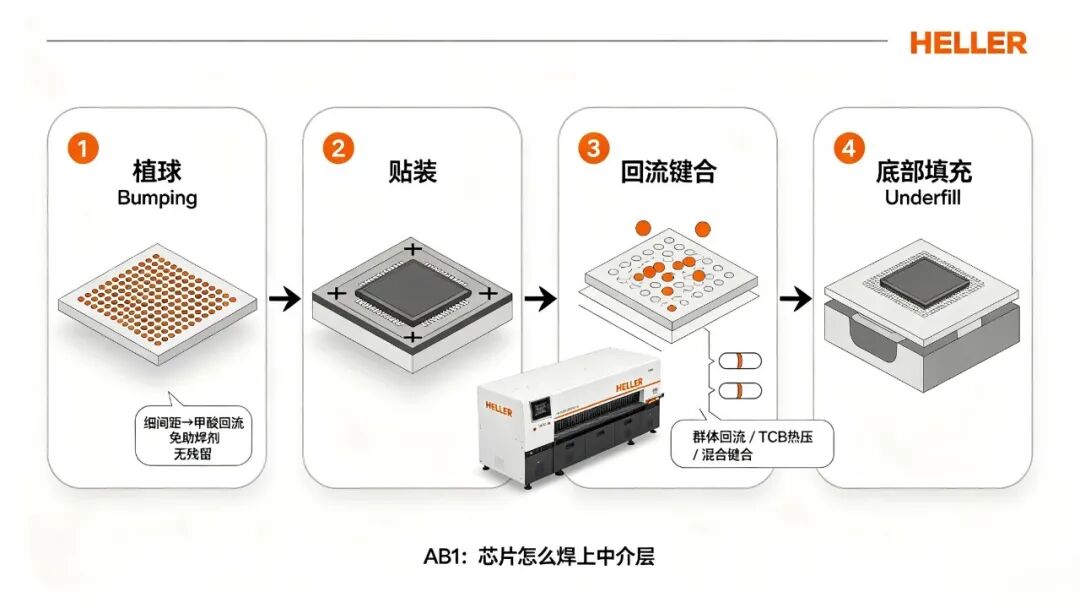

四、AB1 细讲：芯片是怎么焊上中介层的

第一步，先在芯片上 "种球"（Bumping）。 晶圆在 I/O 焊盘上长出微凸点。间距细到一定程度，标准回流 + 助焊剂变得棘手 ——助焊剂残留很难清洗，残留在细缝里会引发离子迁移、腐蚀。这时候就要上甲酸回流：甲酸在高温下还原氧化层，免涂助焊剂，从根上避免残留。HELLER 的 VFAR 真空甲酸回流炉正是为这个场景准备的 —— 在AB1这类细间距植球里，它改善球共面性、减少焊料芯吸和空洞。

第二步，贴装。 芯片翻转、对准中介层焊盘放上去，靠助焊剂粘性 "站住"。

第三步，回流键合（AB1本体）。 关键分歧在这里：

群体回流：整片中介层带所有芯片一起过炉，焊料熔融时靠表面张力自对准。效率高、成本低，但要求芯片尺寸和翘曲可控 ——这正是 HELLER 水平回流炉最能发挥的长处。

TCB热压键合：逐颗加热加压，精度最高但慢、贵，用在超大芯片。

混合键合（Cu-Cu）：铜 - 铜直接键合，密度极限最高但门槛也最高。

第四步，底部填充（Underfill）。 芯片和中介层之间必须灌入底填胶填满缝隙 ——不加底填，工作时的热应力会把焊点活活拉断。而底填固化又是一次热工艺：HELLER 的垂直固化炉（VCO）省占地，压力固化炉（PCO）则用压力把底填里的气泡挤出去—— 因为底填空洞同样是应力集中点，一样致命。

五、AB2 细讲：整片模组怎么焊上基板 + 翘曲机理

AB2 的对象，是一整块 2.5D 模组—— 上面已焊好芯片、填好底填，现在要焊到有机封装基板上。

为什么只能用群体回流？ 模组底面布满上万颗 BGA大球，逐颗热压不现实。唯一可行的是整片过炉，让所有球同时熔融、同时靠表面张力对准基板焊盘。

AB2 的核心难点，比 AB1 更 "大"：

尺寸大 → 均匀性更难：几十毫米见方的模组，边缘和中心受热差异被放大，温差一大就是成片虚焊。

上万颗球 → 一颗都不能错：任何一颗出空洞或未润湿，都影响整个模组可靠性。

翘曲 → 头号敌人。这是 AB2 最顽固的坑。

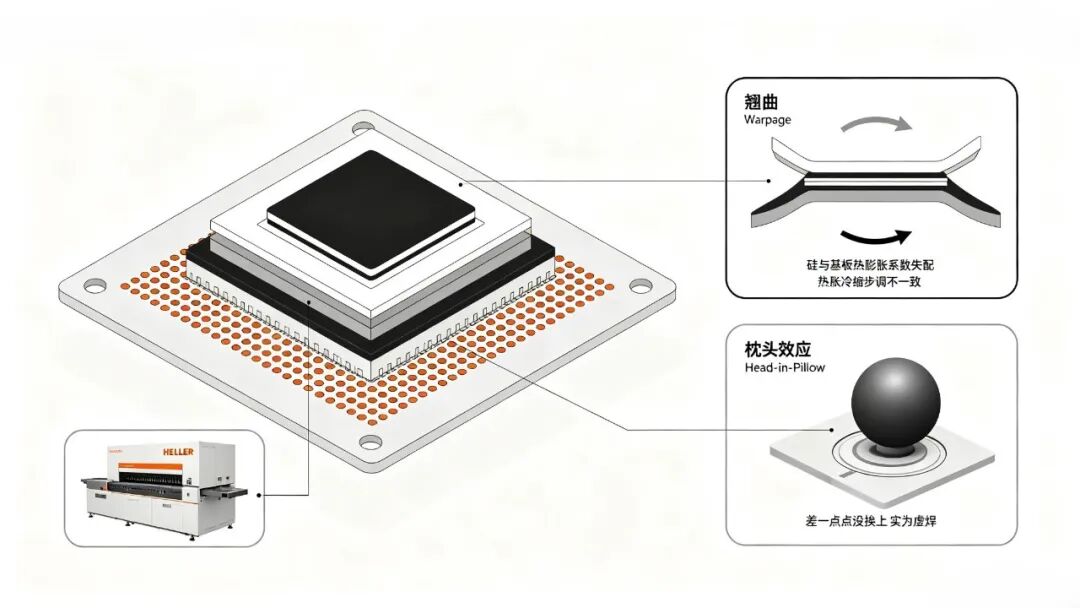

翘曲是怎么来的？ 本质是材料热胀冷缩步调不一致。一颗 2.5D 模组至少堆叠三类材料：硅（CTE 约 3 ppm/℃，几乎不膨胀）、有机基板 / 底填胶（CTE 12–17 ppm/℃）、环氧塑封料（10–20 ppm/℃）。受热时硅不动、有机基板狂胀 —— 底层往外胀、顶层不动，就像纸贴在有热胀冷缩的金属条上，一弯就把纸带弯。温度越高、尺寸越大，翘曲越严重。

翘曲最典型的后果是 "枕头效应"（Head-in-Pillow）：过炉时模组翘曲，导致局部焊球和基板焊盘在熔融瞬间没能接触上—— 球熔了、基板到温了，却 "差一点点没挨上"。冷却后焊球顶部留下一个 "球头"，表面看焊上了，实际是虚焊，一到工作电流就失效。

怎么靠设备 "治" 翘曲？ 翘曲根源在材料，但回流炉能显著缓解：均匀加热（板面温差小，膨胀步调一致）+ 平滑冷却（热应力缓慢释放）。HELLER 在气流与温控上的积累，正是冲着这两点去的—— 把 ΔT 压到最低、把冷却做成可控的 "对抗式温控"。

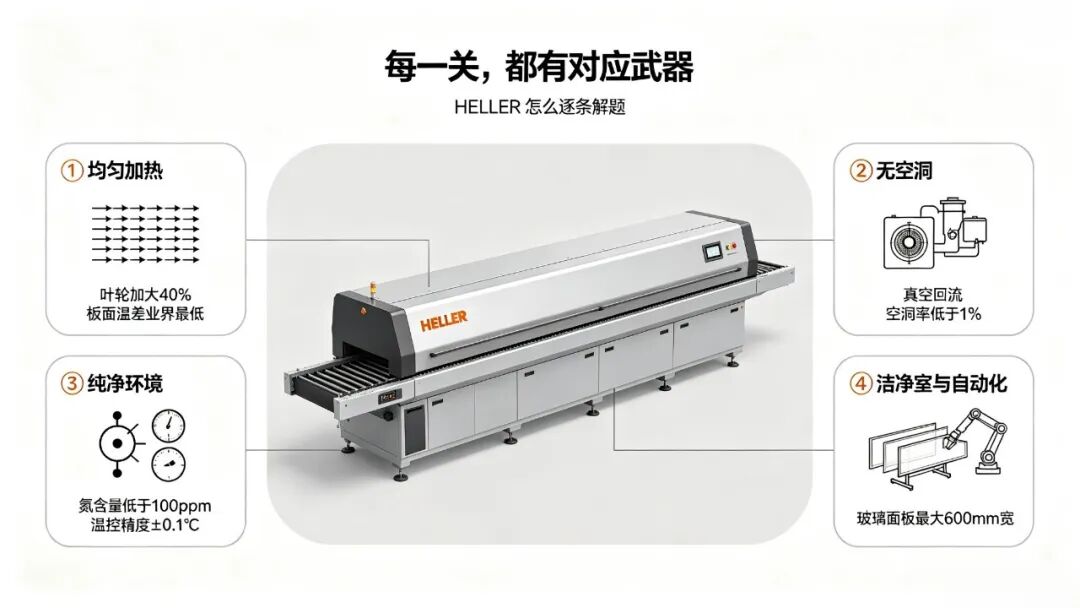

六、HELLER 的技术，怎么逐条解题

无论 AB1 还是 AB2，HELLER 几乎每一关都有对应的 "武器"。

第一关：均匀加热 —— 把 ΔT 压到最低

群体回流最怕温差，尤其 AB2 的大模组。HELLER的增强型低高度加热模组（叶轮加大 40%）+ 均衡气流管理系统，让热空气均匀覆盖整块基板 —— 官方口径 "板面 ΔT 业界最低"，同时氮气消耗下降最多 40%。

第二关：无空洞 —— 真空回流 + 甲酸回流（VFAR）

空洞是焊料熔融时助焊剂挥发的气体排不出形成的。HELLER可集成真空腔体，回流区闭环泵控、最高分 5 步分段抽真空 —— 很多应用下空洞率压到 1% 以下。细间距场景还有VFAR真空甲酸回流。

第三关：纯净环境 —— 氮气 + 氧含量精确控制

氧化是润湿大敌。HELLER回流炉标配氮气开 / 关与 O₂ PPM在线监测，1826 MK7 等机型氮含量 <100 ppm、温控分辨率 ±0.1℃、横向均匀性 ±2℃。

第四关：洁净室与自动化

HELLER 提供多种洁净室等级与面向晶圆、框架晶圆、玻璃面板的自动化选项，玻璃面板最大 600mm 宽—— 大尺寸模组（AB2）和未来玻璃基板平台都能覆盖。

七、一个真实案例：flip-chip 芯片裂纹，怎么靠调炉解决

技术不是堆参数，真正见功力的是解决实际产线问题。HELLER 官网披露过一个典型案例：

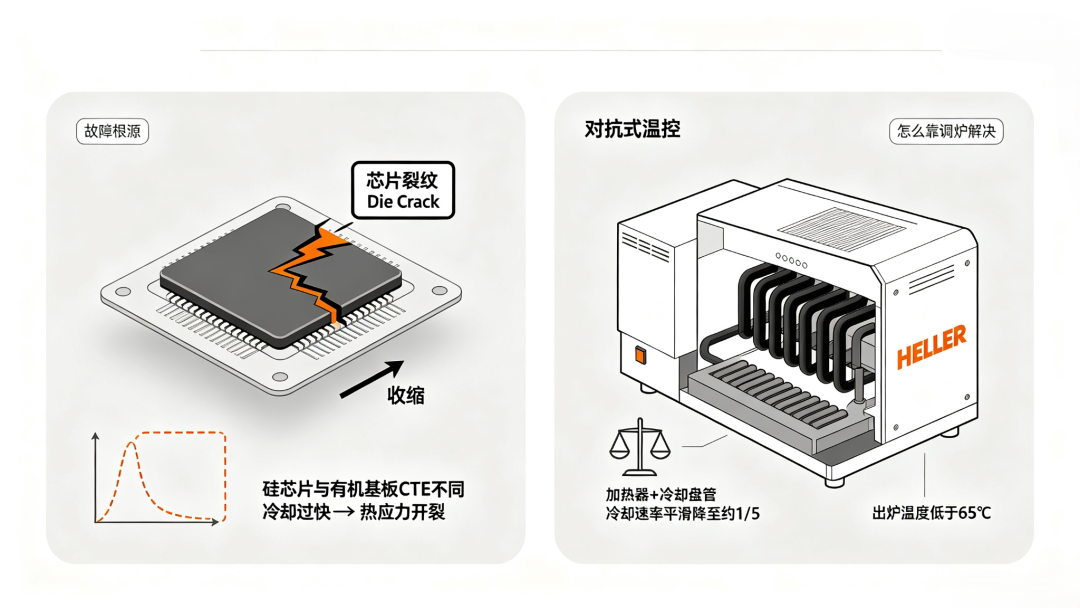

一家全球 OSAT封测大厂（韩国）用 flip-chip 回流工艺生产某大 fabless 客户器件时，发现冷却阶段出现芯片裂纹（Die Crack）。根源：硅芯片与有机基板 CTE 不同，冷却过快引发热应力开裂。但简单降冷却速率行不通 —— 否则板子出炉温度会超客户 65℃ 阈值。

HELLER 把 "冷却" 做成系统工程：

换用更多冷却区的 2020MK3（从1913MK3升级），加装外部冷却模组延长总冷却长度；

用CFD流体力学仿真优化气流、最大化氮气利用率，炉体两端做防外部空气进入设计；

冷却区采用"加热器 + 冷却盘管" 对抗式温控—— 不是单纯降温，而是像大脑兴奋 / 抑制神经一样精确制衡，把冷却速率平滑降到约 1/5；

配风机电机调速器掌控风速，升级 Gen5.1助焊剂管理系统。

结果：产线实现无缺陷生产，帮客户拿下重要订单；该客户单点累计采购 300+台HELLER回流炉，也推动 2020MK3在更多先进封装客户（flip-chip、SiP）大规模采用。

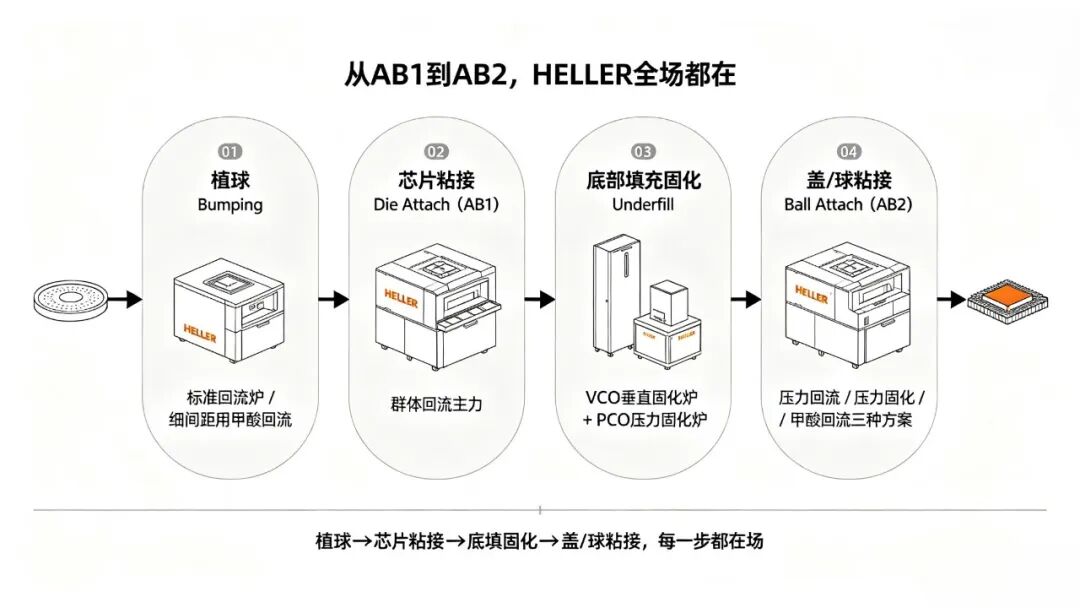

八、从 AB1 到 AB2，HELLER 其实是 "全场都在"

把 AB1 和 AB2 串起来，是一整条热工艺链。HELLER官网明确列出的四类先进封装应用，恰好覆盖了这条链的每一步：

• 植球（Bumping）：标准回流炉即可；细间距用甲酸回流

• 芯片粘接（Die Attach / 倒装）：即 AB1，群体回流主力

• 底部填充固化（Underfill）：垂直固化炉（VCO）+ 压力固化炉（PCO）

• 盖 / 球粘接（Lid/Ball Attach）：即AB2相关，压力固化炉、压力回流炉甲酸回流三种方案



核心炉型一句话总结：

对流回流炉（1826 MK7）管均匀加热；真空回流炉管无空洞；VFAR真空甲酸回流炉管免助焊剂细间距；垂直固化炉VCO/ 压力固化炉PCO管底填与盖封。

一颗芯片从植球、焊上中介层（AB1）、到底填、焊上基板（AB2）、盖封，HELLER 的回流炉每一步都在场。

回流炉，是 2.5D封装里被低估的隐形环节

当大家谈论AI芯片时，目光总在光刻机、刻蚀机上。但真正决定一颗 AI 芯片能否从良率里 "活下来" 的，往往是这台不起眼的热处理设备。AB1 让回流炉有了 "可选" 的资格，AB2则让它成为不可替代的主力。而把它做到极致的 HELLER，用60年的积累，全球装机超30,000台证明了一件事 ——

热处理做深了，就是先进封装的护城河。而 HELLER，就是那个把护城河挖得最深的名字。
