浏览器自带分享功能也很好用哦~基于 ESE 成熟印刷平台开发的倒装芯片批量校准高性能全自动锡膏印刷机 ES-BP，专为 Flip chip 及单颗 BGA 等特殊精密印刷应用设计，可覆盖 100mm×62mm 至 400mm×350mm 的基板尺寸，支持 0.1mm 至 6mm 的板厚范围及最大 1mm 的基板翘曲度。该机采用前后左右撞壁对齐校准方式，以 PCB 侧面公差作为定位基准，是倒装芯片及微型 BGA 领域中精度最高的专用印刷解决方案。
ES-BP 采用前后左右撞壁对齐校准方式，通过机械撞壁使 PCB 侧面精准贴合定位基准，摆脱了传统视觉对位对基板 Mark 点的依赖，因此 PCB 侧面公差是判断可否推荐 BP 机型的核心依据。当印刷品为 0402 Chip 尺寸时，PCB 外型公差值需控制在 30μm 以内，配合撞壁校准可实现极致的印刷对位效果。设备内部工作台配备专用治具定位结构，确保基板在高速印刷过程中全程稳定无位移。
ES-BP 专用于 Flip chip 封装及单颗 BGA 特殊印刷，能够满足倒装芯片微型焊盘的高精度锡膏沉积需求。设备对位精度高达 ±10μm @ 6 sigma，印刷重复性 ±20μm @ 6 sigma，核心节拍可达 9 秒（Strip 模式），确保微型焊盘批量印刷的超高精度与稳定性，广泛适用于半导体封装、先进封装及高精密电子制造领域。

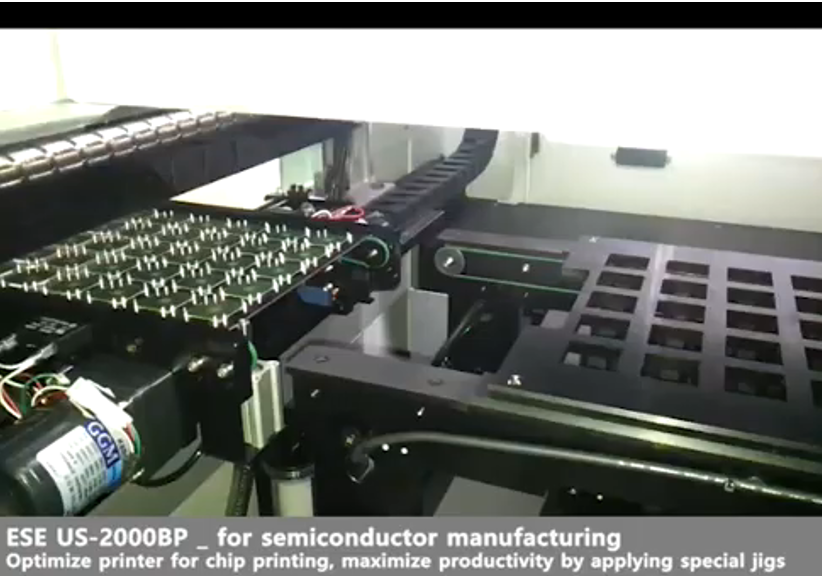

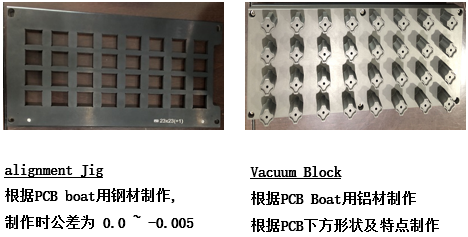

- Alignment Jig：根据 PCB boat 用钢材制作，制作时公差为 0.0 ~ -0.005mm，用于撞壁对齐时的精准定位；
- Vacuum Block：根据 PCB Boat 用铝材制作，根据 PCB 下方形状及特点制作，通过真空吸附将基板牢牢固定，防止翘曲和位移。
ES-BP参数
| 项目 | ES-BP |
|---|---|
| Stencil Size（钢网尺寸） | 584mm, 650mm, 736mm |
| PCB Size（PCB 尺寸） | 100mm×62mm – 400mm×350mm；厚度 0.1mm–6mm；翘曲 1mm |
| Conveyor（传送带） | 3 stages, Front Rail Fix（三段式，前轨固定） |
| Alignment Accuracy（对齐精度） | ±10μm @ 6Sigma |
| Printing Repeatability（印刷重复性） | ±20μm @ 6Sigma |
| Cycle Time（节拍时间） | Strip : 9sec |
| Utility（公用设施） | Air : 4~6kgf/c㎡, ø12 / Power : AC220V, 50/60Hz, 1.5kw, 10A |
| Machine Size（机器尺寸） | 1760 (W)×1570 (D)×1513 (H) mm；Conveyor 高度: 900-10/+30mm |
ES-BP
浏览器自带分享功能也很好用哦~基于 ESE 成熟印刷平台开发的倒装芯片批量校准高性能全自动锡膏印刷机 ES-BP，专为 Flip chip 及单颗 BGA 等特殊精密印刷应用设计，可覆盖 100mm×62mm 至 400mm×350mm 的基板尺寸，支持 0.1mm 至 6mm 的板厚范围及最大 1mm 的基板翘曲度。该机采用前后左右撞壁对齐校准方式，以 PCB 侧面公差作为定位基准，是倒装芯片及微型 BGA 领域中精度最高的专用印刷解决方案。
ES-BP 采用前后左右撞壁对齐校准方式，通过机械撞壁使 PCB 侧面精准贴合定位基准，摆脱了传统视觉对位对基板 Mark 点的依赖，因此 PCB 侧面公差是判断可否推荐 BP 机型的核心依据。当印刷品为 0402 Chip 尺寸时，PCB 外型公差值需控制在 30μm 以内，配合撞壁校准可实现极致的印刷对位效果。设备内部工作台配备专用治具定位结构，确保基板在高速印刷过程中全程稳定无位移。
ES-BP 专用于 Flip chip 封装及单颗 BGA 特殊印刷，能够满足倒装芯片微型焊盘的高精度锡膏沉积需求。设备对位精度高达 ±10μm @ 6 sigma，印刷重复性 ±20μm @ 6 sigma，核心节拍可达 9 秒（Strip 模式），确保微型焊盘批量印刷的超高精度与稳定性，广泛适用于半导体封装、先进封装及高精密电子制造领域。
- Alignment Jig：根据 PCB boat 用钢材制作，制作时公差为 0.0 ~ -0.005mm，用于撞壁对齐时的精准定位；
- Vacuum Block：根据 PCB Boat 用铝材制作，根据 PCB 下方形状及特点制作，通过真空吸附将基板牢牢固定，防止翘曲和位移。
ES-BP参数
| 项目 | ES-BP |
|---|---|
| Stencil Size（钢网尺寸） | 584mm, 650mm, 736mm |
| PCB Size（PCB 尺寸） | 100mm×62mm – 400mm×350mm；厚度 0.1mm–6mm；翘曲 1mm |
| Conveyor（传送带） | 3 stages, Front Rail Fix（三段式，前轨固定） |
| Alignment Accuracy（对齐精度） | ±10μm @ 6Sigma |
| Printing Repeatability（印刷重复性） | ±20μm @ 6Sigma |
| Cycle Time（节拍时间） | Strip : 9sec |
| Utility（公用设施） | Air : 4~6kgf/c㎡, ø12 / Power : AC220V, 50/60Hz, 1.5kw, 10A |
| Machine Size（机器尺寸） | 1760 (W)×1570 (D)×1513 (H) mm；Conveyor 高度: 900-10/+30mm |
